铝合金其密度低，强度相对较高，其塑性好，可加工成各种板材、型材等，具有良好的导电性、导热性以及抗蚀性能，在工业上广泛使用。一些铝合金可以采用热处理获得良好的机械性能、物理性能和抗腐蚀性能。

　　变形铝合金根据其使用性能和工艺性能的不同，可分为防锈铝、锻铝、硬铝、超硬铝等，其耐蚀性也各有差异。

　　创新产品_3M03铝板应用广泛

　　河南明泰铝业秉承低碳、环保、为绿色经济发展舔砖加瓦，研制出新款3M03铝合金板带箔产品，该款产品已经全面应用于多个行业领域，比如：铝单板、幕墙板、装饰板、阳极氧化板、花纹板、铝合金百叶窗用材等

　　3003铝板和3M03铝板化学成分对比

　　3003铝合金化学成分当中主要以Mn元素为主，其中加入少部分铜、钛元素，主要以Mn为主要元素为主。

　　3M03铝合金化学成分中其降低一部分Mn含量，添加部分Mg、Cu元素使材料强度、再结晶温度、合金密度得到提升。

　　3003铝板和3M03铝板熔铸工艺对比

　　3003、3M03在熔铸生产当中我们采用相同严格的熔炼、铸造工艺，控制其化学成分至国标范围以内，严格控制材料当中氢含量、夹渣物含量。采用世界先进的电磁搅拌技术、深床过滤系统、高效在线除气装置、自动液面控制系统等使板锭表面、内部组织质量稳定、可靠;

　　热轧工艺参数对比

　　3003和3M03 冷轧方面的轧制工艺、退火工艺相同，在完全达到有关国家标准的基础上还可以根据客户要求制定不同差异化成品，如力学性能、表面要求、几何尺寸要求等等

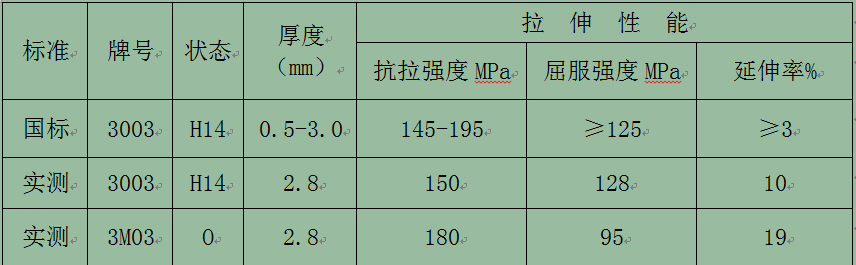

　　1、力学性能的对比

　　通过以上对比，3003、3M03在同样厚度之下抗拉强度、屈服强度相对偏差达30Mpa左右，3M03延伸率比3003更高，屈服强度略低。高强度、低屈服更有利于折弯、冲压等加工方式，通过对3M03工艺调整也可以为客户提供强度更高的差异化产品;

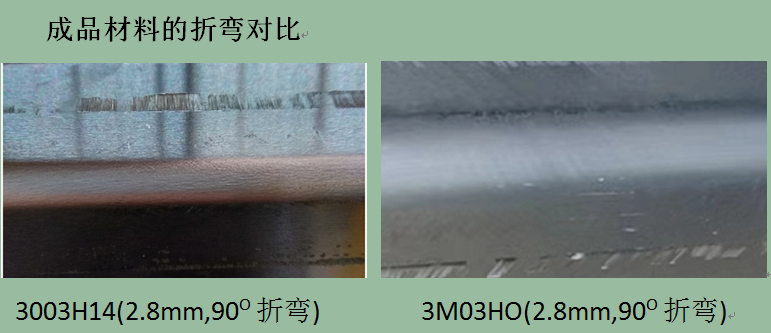

　　2、成品材料折弯对比

　　通过对3003、3M03状态，2.8mm厚度90O折弯对比，两种合金材料折弯后表面细腻、光滑，无开裂、橘皮等缺陷。

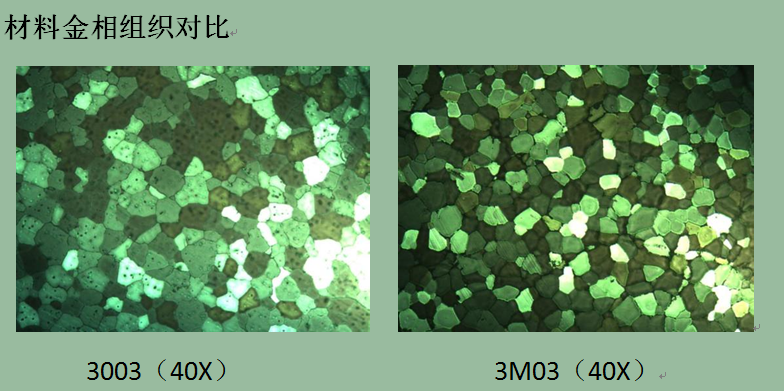

　　3、材料金相组织对比

　　以上将3003、3M03做金相晶粒分析，通过对比，发现3M03合金晶粒度较3003更为细密，这是因为一定含量的Mg元素对晶粒细化产生影响。较为致密的晶粒使材料冲压性能得到有效提升。

　　通过以上对3003、3M03铝合金从化学成分、熔铸生产工艺、热轧工艺以及均匀化、力学性能、金相分析等方面做了详细对比分析，通过分析我们可以发现，两种铝合金成分存在较大差异化，经我们对材料进行特殊处理后无论是从表面质量以及组织质量来都能达到3003质量标准，甚至在某些特殊方面比如折弯、冲压、成形等方面更是优于3003铝合金。

　　综合分析对比，3M03铝合金可以更好的替代其3003铝合金，一方面完全可以满足客户对材料的较高标准用途，另一方面3M03特有的高效、低成本为客户带来一定的竞争优势。

　　 　　如需了解更多产品相关信息和产品加工费，或拨打咨询电话专业人员为您详细解答！
